波纹金属管是现代工业管路中一种高品质的柔性连接管。它主要由金属波纹管、金属网体和各类不同形式的接头组成。它的内管是螺旋形波纹或环形波纹的薄壁不锈钢波纹管,波纹管的外层网套的由不锈钢丝或不锈钢钢带按一定参数编织而成。软管两端的接头是根据用户管道或设备的接头形式配制的。
软管的波纹管是由不锈钢薄壁无缝管或纵焊缝不锈钢薄壁管经过高精度塑性变形加工成形的。波纹管轮廓的弹性决定了软管的柔软性和抗疲劳性,易吸收各种运动变形和循环载荷,尤其能够满足系统较大位移的补偿。
波纹金属软管具有良好的柔软性、抗疲劳性、耐高低温、耐腐蚀性等诸多优特点,它相对其它类型的软管(橡胶软管、塑料软管)的寿命要高得多,随着现代工业的发展,耐高低温、耐高压、耐腐蚀的波纹金属软管越来越被广泛使用。
执行标准:GB/T14525-93 通径范围:DN4-800mm 工作压力:PN0.6-32MPa 温度范围:-196℃~600℃
供货长度:任选
泵连接软管
在泵或压缩机与阀门、仪器仪表所构成的输送液、气介质的管道系统中,常因振动损坏仪器仪表,缩短元器件的使用寿命,影响系统的正常工作,还因振动产生的噪音严重危害操作者的健康。所以在泵的进出口安装一节泵连软管可减小、吸收管系统的振动和噪音,同时还能补偿一定的位移,保护了系统正常工作,静化工作环境,并消除了以往采用的橡胶软接容易老化,耐温性能差等常见病。

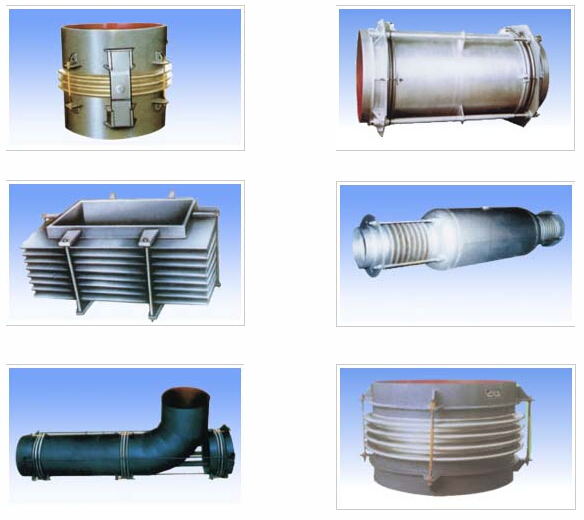

波纹补偿器:
一、单式轴向型(DZ)波纹补偿器
二、外压单式型(WZ)补偿器
三、无约束(WY)波纹补偿器
四、复式自由型(FZ)补偿器
五、复式铰链(FJ)、方向铰链型补偿器(FW)
七、单式铰链型(DJ)补偿器
八、单式方向铰链型(DW)补偿器
九、内外压平衡式(NP)波纹补偿器
十、弯管压力平衡型(WP)补偿器
十一、直管压力平衡型(ZP)补偿器
橡胶软接头
说明:
1.该产品可大大降低管道系统的震动和噪声,可根本上解决各类管路的接口位移,轴向伸缩及不同心度等问题。
2.根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种,适应多种介质和环境。
3.材料属极性橡胶,密封性好,重量轻,安装维修方便、使用寿命长,但避免与锋利金属器械接触,以免刺破球体。
4.如架空使用可配弹性支架,安装时螺栓要用对角法上紧。
5.如管路压力过高时,应用极限螺栓将两端法兰连在一起。
6.法兰连接标准采用GB4216.3-4216.5标准,如用其它标准,可另行说明。本产品工作压力等级分0.6MPa,1.0MPa,1.6MPa,2.5MPa。
公称通径
DN(mm) |
长度L
(mm) |
轴向压缩 |
轴向拉伸 |
横向位移 |
偏向角度 |
32 |
95 |
8 |
4 |
8 |
15° |
40 |
95 |
8 |
5 |
8 |
15° |
50 |
105 |
8 |
5 |
8 |
15° |
65 |
115 |
12 |
6 |
10 |
15° |
80 |
135 |
12 |
6 |
10 |
15° |
100 |
150 |
18 |
10 |
12 |
15° |
125 |
165 |
18 |
10 |
12 |
15° |
150 |
180 |
18 |
10 |
12 |
15° |
200 |
210 |
25 |
14 |
15 |
15° |
250 |
230 |
25 |
14 |
15 |
15° |
300 |
245 |
25 |
14 |
15 |
15° |
350 |
255 |
25 |
15 |
15 |
15° |
400 |
255 |
25 |
15 |
15 |
12° |
450 |
255 |
25 |
15 |
22 |
12° |
500 |
255 |
25 |
16 |
22 |
12° |
600 |
260 |
25 |
16 |
22 |
12° |
700 |
260 |
25 |
16 |
22 |
12° |
800 |
260 |
25 |
16 |
22 |
12° |
900 |
260 |
25 |
16 |
22 |
10° |
1000 |
260 |
25 |
16 |
22 |
10° |
1200 |
260 |
26 |
18 |
24 |
10° |
1400 |
450 |
28 |
20 |
26 |
10° |
1600 |
500 |
35 |
25 |
30 |
10° |
1800 |
500 |
35 |
25 |
30 |
10° |
2000 |
550 |
35 |
25 |
30 |
10° |
注: 1.如介质为油,腐蚀性物质,工作环境温度有特殊要求,订货时须说明。
2.法兰连接符合BG4216.3~4216.5标准。
项目 |
公称通径DNmm |
200~300(8-12″) |
50~150(2-6″) |
JGD-A(1) |
JGD-A(2) |
JGD-A(3) |
工作压力MPa( kgf/cm 2 ) |
1.0(10) |
1.6(16) |
2.5(25) |
******压力MPa( kgf/cm 2 ) |
2.0(20) |
3.0(30) |
4.5(45) |
真空度KPa(mm/Hg) |
40(300) |
53.3(400) |
86.7(650) |
适用温度℃ |
-15~115特殊可达-30~250 |
适用介质 |
空气、压缩空气、水、海水、热水、油、酸、碱等化学物质 |
公称通径 DN |
长度L
mm |
法兰厚度b
mm |
螺栓数
n |
螺栓孔
直径
mm |
螺栓孔中心
圆直径mm |
轴向位移mm |
横向位移
mm |
偏转角度
(a 1 +a 2 ) |
mm |
英寸 |
伸长 |
压缩 |
50 |
2 |
165 |
18 |
4 |
17.5 |
125 |
30 |
50 |
45 |
35° |
80 |
3 |
175 |
20 |
8 |
17.5 |
160 |
35 |
50 |
45 |
35° |
100 |
4 |
225 |
22 |
8 |
17.5 |
180 |
35 |
50 |
40 |
35° |
125 |
5 |
230 |
24 |
8 |
17.5 |
210 |
35 |
50 |
40 |
35° |
150 |
6 |
325 |
24 |
8 |
22 |
240 |
35 |
50 |
40 |
35° |
200 |
8 |
325 |
24 |
8 |
22 |
295 |
35 |
50 |
40 |
35° |
250 |
10 |
325 |
28 |
12 |
22 |
350 |
35 |
60 |
35 |
30° |
300 |
12 |
325 |
28 |
12 |
22 |
400 |
35 |
60 |
35 |
30° |
