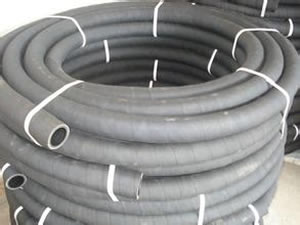

一、钢丝编织蒸汽胶管
1、用途:供输送165℃~220℃的饱和蒸汽或过热水,适用於蒸汽清扫器,蒸汽锤,平板硫化机及注塑机等热压设备作软性管路。
2、特点:胶管内外胶层均由耐热性能优良的合成胶制成,管体具有柔软、轻便、挠性好、耐热性能高等特点。
3、钢丝编织蒸汽胶管技术性能指标:
一层钢丝编织
内径mm |
钢丝编织层数 |
饱和蒸气压力
MPa(kgf/cm2) |
对应最小弯曲半? 径
mm |
对应参考外径
mm |
对应参考重量
mm |
长度 |
公称尺寸 |
公差 |
m |
公差
mm |
13 |
±0.8 |
1 |
0.79 |
150 |
25 |
0.55 |
20 |
±70 |
16 |
±0.8 |
1 |
170 |
28 |
0.65 |
20 |
±70 |
19 |
±0.8 |
1 |
210 |
31 |
0.75 |
20 |
±70 |
22 |
±0.8 |
1 |
240 |
34 |
0.80 |
20 |
±70 |
25 |
±0.8 |
1 |
270 |
37 |
1.00 |
20 |
±70 |
32 |
±1.2 |
1 |
350 |
44 |
1.20 |
20 |
±70 |
38 |
±1.2 |
1 |
400 |
50 |
1.30 |
20 |
±70 |
二层钢丝编织
内径mm |
钢丝编织层数 |
饱和蒸气压力
MPa(kgf/cm2) |
对应最小弯曲半? 径
mm |
对应参考外径
mm |
对应参考重量
mm |
长度 |
公称尺寸 |
公差 |
m |
公差
mm |
13 |
±0.8 |
2 |
1.50 |
180 |
27 |
0.90 |
20 |
±70 |
16 |
±0.8 |
2 |
200 |
30 |
1.00 |
20 |
±70 |
19 |
±0.8 |
2 |
250 |
33 |
1.20 |
20 |
±70 |
22 |
±0.8 |
2 |
290 |
36 |
1.30 |
20 |
±70 |
25 |
±0.8 |
2 |
370 |
40 |
1.50 |
20 |
±70 |
32 |
±1.2 |
2 |
450 |
46 |
1.90 |
20 |
±70 |
38 |
±1.2 |
2 |
500 |
52 |
2.40 |
20 |
±70 |
45 |
±1.2 |
2 |
1.50 |
600 |
59 |
2.50 |
20 |
±70 |
51 |
±1.5 |
2 |
630 |
42 |
3.10 |
20 |
±70 |
64 |
±1.5 |
2 |
700 |
78 |
3.40 |
20 |
±70 |
76 |
±1.5 |
2 |
790 |
90 |
4.10 |
20 |
±70 |
注:以上产品参照HG/T3036-99标准,定尺20米.内径25以下(规格:6、8、10、13、16、19、25)可根据要求制作超长100米左右。
钢丝增强层可加层,过热水压力可设计达20MPa以上.

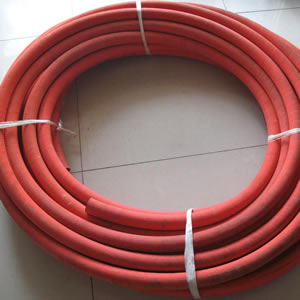

二、夹布蒸汽胶管
1、结构:夹布蒸汽胶管内、外胶层均由耐热性能优良的合成胶制成,中间纯棉帆布增强层,管体具有柔软、轻便、挠性好、耐热性能高等特点。
2、用途:适用于输送不高于150℃的饱和蒸汽或过热水。
3、特点:胶层具有良好的耐热性能,胶管的******压力不低于工作压力的10倍。
铠装夹布蒸汽胶管:
1、用途:适用于输送不高于150℃的饱和蒸汽或过热水。
2、特点:1、胶管外表面缠绕镀锌金属螺旋线,能有效地增加管体强度,提高承压能力。2、适用于工作条件复杂,对安全作业有较高要求场合使用。
注:夹布蒸汽胶管规格:小口径内径6mm至大口径152mm均可生产,定尺20米和40米.
