一、用途:煤体注水,抽放瓦斯气体。
二、功能:
1、水分进入煤体,释放部分瓦斯,有效降低煤体瓦斯含量。
2、注水达到效果后,可降低粉尘80%以上,改善工人作业环境,杜绝粉尘爆炸事故。
3、湿润煤体,减少火工产品,降低成本,增加工人的安全感;
4、采用超前排放钻孔加工作面抽放系统后,排放钻孔瓦斯涌出量和钏悄量明显增大,起到较好防突效果,有效地释放了地应力、瓦斯压力,杜绝了割煤时突出事故的发生;
5、解决了割煤矿和防突打钻时瓦斯超限问题,能有效防止煤、瓦斯突出与爆炸。
三、结构:

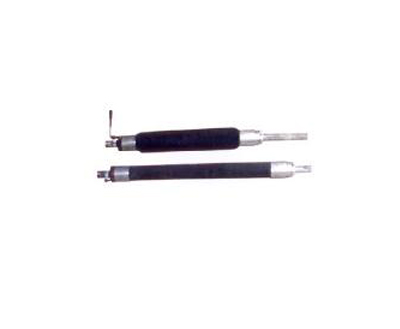

封孔器由高压橡胶膨胀胶管,中间钢管、滑动密封接头及注压接头组成。
四、技术参数:
封孔直径:65~150mm(可按用户需求加工)
工作压力:1~6MPa(可按用户需求加工)
工作流量:每小时可注水5吨~8吨,瓦斯抽放量视浓度与压力。
封孔深度:0.5m~3m
软管膨胀系数:60%~100%
五、使用方法及注意事项:
1、使用煤层注水封孔器快速、简便。只需将作业现场水路与封孔器连通,将封孔器完全插入钻孔内,在一定的压力下,封孔器胶管膨胀实现封孔,注水破煤。
2、煤层注水封孔器可反复使用数次,注水结束后卸掉压力,封孔器即可恢复原状,取出封孔器。
3、送插封孔器及回收封存孔器严禁带压操作。
型 号 |
内径
mm |
外径
mm |
自由状态膨胀范围mm |
适用孔径
mm |
自由状态工作压力
MPa |
工作状态下耐压强度(MPa) |
试验压力 |
爆破压力 |
CWSⅡ-38 |
38±0.5 |
55±2 |
|
65 |
5 |
10 |
20 |
CWSⅡ-45 |
45±0.5 |
63±2 |
|
7 |
4 |
8 |
16 |
CWSⅡ-51 |
51±0.5 |
70±2 |
|
90 |
4 |
8 |
16 |
CWSⅡ-64 |
64±0.5 |
83±2 |
|
100 |
3 |
6 |
12 |
CWSⅡ-76 |
76±0.5 |
94±2 |
|
110 |
3 |
6 |
12 |
CWS增强Ⅱ-89 |
89±1.0 |
116±2 |
|
130 |
6 |
12 |
18 |
CWS增强Ⅱ-102 |
102±1.0 |
129±2 |
|
150 |
6 |
12 |
18 |
