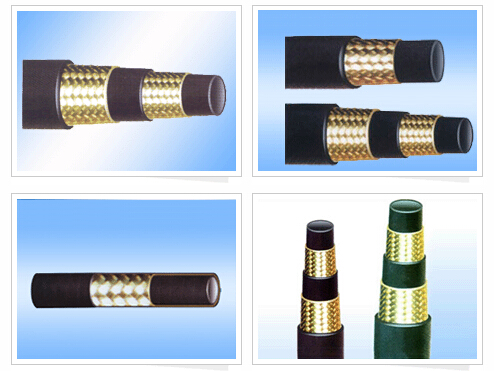

高压钢丝编织胶管结构是由耐液体的合成橡胶内胶层、钢丝增强层、及耐天候性能优良的合成橡胶外胶层组成。用途:主要用于飞机燃油、矿井液压支架、油田开采、工程机械设备的液压系统中,用来输送高温高压的煤油、机油、红油(易燃易爆)介质,实现压力传递。
结 构:胶管由内胶层、三层钢丝编织层和外胶层组成
应 用:适于输送液压流体如醇、液压油、燃油、润滑油、乳化液、烃等等
工作温度:-40℃-+100℃
单、双层高压钢丝编织胶管
结 构:胶管由内胶层、钢丝编织层和外胶层组成
应 用:适于输送液压流体如醇、液压油、燃油、润滑油、乳化液、烃等等
工作温度:-40℃-+100℃
层数*通径*压力
|
胶管内径
mm |
胶管外径
mm |
钢丝层直径
mm |
工作压力
MPa |
最小爆破压力
MPa |
最小弯曲半径
mm |
参考重量
kg/m |
1-5-21 |
5±0.5 |
12.7±0.8 |
9.5±0.6 |
21 |
63 |
90 |
0.25 |
1-6-21 |
6±0.5 |
16 |
+1.0 |
11.7±0.6 |
20 |
60 |
100 |
0.34 |
-0.8 |
1-8-17.5 |
8±0.5 |
18 |
+1.0 |
13.7±0.6 |
17.5 |
52.5 |
115 |
0.42 |
-0.8 |
1-10-16 |
10±0.5 |
20 |
+1.0 |
15.7±0.6 |
16 |
48 |
130 |
0.47 |
-0.8 |
1-13-14 |
13±0.5 |
24 |
+1.2 |
19.7±0.8 |
14 |
42 |
180 |
0.64 |
-0.8 |
1-16-12 |
16±0.5 |
27 |
+1.2 |
22.7±0.8 |
12 |
36 |
205 |
0.70 |
-1.0 |
1-19-10 |
19±0.5 |
30 |
+1.2 |
25.7±0.8 |
10 |
30 |
240 |
0.84 |
-1.0 |
1-22-9 |
22±0.5 |
33 |
+1.2 |
28.7±0.8 |
9 |
27 |
280 |
0.95 |
-1.0 |
1-25-8 |
25±0.5 |
37 |
+1.2 |
32.2±0.8 |
8 |
24 |
300 |
1.09 |
-1.0 |
1-32-6 |
32±0.7 |
44 |
+1.5 |
39.2±0.8 |
6 |
18 |
420 |
1.38 |
-1.2 |
1-38-5 |
38±0.7 |
50 |
+1.5 |
45.2±0.8 |
5 |
15 |
500 |
1.80 |
-1.2 |
1-51-4 |
51±1.0 |
63 |
+1.5 |
58.2±0.8 |
4 |
15 |
630 |
2.30 |
-1.2 |
2-5-60 |
5±0.5 |
15.0±0.8 |
11.2±0.6 |
60 |
150 |
90 |
0.40 |
2-6-60 |
6±0.5 |
18 |
+1.0 |
13.5±0.6 |
60 |
150 |
100 |
0.45 |
-0.8 |
2-8-50 |
8±0.5 |
20 |
+1.0 |
15.5±0.6 |
50 |
125 |
115 |
0.62 |
-0.8 |
2-10-40 |
10±0.5 |
22 |
+1.0 |
17.5±0.6 |
40 |
100 |
130 |
0.71 |
-0.8 |
2-13-30 |
13±0.5 |
26 |
+1.2 |
21.5±0.8 |
30 |
90 |
180 |
0.93 |
-1.0 |
2-16-21 |
16±0.5 |
29 |
+1.2 |
24.5±0.8 |
21 |
63 |
205 |
1.00 |
-1.0 |
2-19-18 |
19±0.5 |
32 |
+1.2 |
27.5±0.8 |
18 |
54 |
240 |
1.23 |
-1.0 |
2-22-16 |
22±0.5 |
35 |
+1.2 |
30.5±0.8 |
16 |
48 |
270 |
1.38 |
-1.0 |
2-25-14 |
25±0.5 |
39 |
+1.2 |
34±0.8 |
14 |
42 |
300 |
1.54 |
-1.0 |
2-32-11 |
32±0.7 |
46 |
+1.5 |
41±0.8 |
11 |
33 |
420 |
1.92 |
-1.2 |
2-38-10 |
38±0.7 |
52 |
+1.5 |
42±0.8 |
10 |
30 |
500 |
2.44 |
-1.2 |
2-51-8 |
51±0.7 |
65 |
+1.5 |
60±0.8 |
8 |
24 |
630 |
3.28 |
软管规格 |
内径 mm |
钢丝层直径 mm |
外径 mm |
工作压力 |
试验压力 |
爆破压力 |
最小弯曲半径 mm |
参考重量 kg/m |
Mpa |
Psi |
MPa |
Psi |
Mpa |
Psi |
3-5-72 |
5±0.5 |
13.2±0.6 |
17±0.8 |
72 |
10433 |
108 |
15649 |
180 |
26082 |
120 |
0.50 |
3-6-68 |
6±0.5 |
15.0±0.6 |
19±1.0 |
68 |
9583 |
102 |
14780 |
170 |
24633 |
140 |
0.56 |
3-8-54 |
8±0.5 |
17.5±0.6 |
22±1.0 |
54 |
7825 |
81 |
11737 |
120 |
17388 |
160 |
0.83 |
3-10-44 |
10±0.5 |
19.5±0.6 |
24±1.0 |
44 |
6376 |
66 |
9563 |
110 |
15939 |
180 |
0.95 |
3-13-32 |
13±0.5 |
23.5±0.8 |
28±1.2 |
32 |
4637 |
48 |
6955 |
96 |
13910 |
240 |
1.22 |
3-16-23 |
16±0.5 |
26.5±0.8 |
31±1.2 |
23 |
3333 |
34.5 |
4999 |
69 |
9998 |
300 |
1.30 |
3-19-20 |
19±0.5 |
29.5±0.8 |
34±1.2 |
20 |
2898 |
30 |
4347 |
60 |
8694 |
330 |
1.62 |
3-22-18 |
22±0.5 |
32.5±0.8 |
31±1.2 |
18 |
2608 |
27 |
3912 |
54 |
7825 |
380 |
1.81 |
3-25-16 |
25±0.5 |
36.0±0.8 |
41±1.0 |
16 |
2318 |
24 |
3478 |
48 |
6955 |
400 |
1.99 |
3-32-13 |
32±0.5 |
43.0±0.8 |
48±1.2 |
13 |
1884 |
19.5 |
2826 |
39 |
5651 |
450 |
2.46 |
3-38-12 |
38±0.7 |
49.0±0.8 |
54±1.5 |
12 |
1789 |
18 |
2608 |
36 |
5216 |
500 |
3.08 |
3-51-10 |
51±1 |
62.0±0.8 |
67±1.5 |
10 |
1449 |
15 |
2174 |
30 |
4347 |
630 |
3.96 |
3-64-6 |
64±1 |
75.0±0.8 |
80±1.5 |
6 |
895 |
9 |
1304 |
18 |
2608 |
790 |
4.72 |
3-76-5 |
76±1 |
88.0±0.8 |
92±1.5 |
5 |
725 |
7.5 |
1087 |
15 |
2174 |
960 |
5.69 |
3-89-4 |
89±1 |
101.0±0.8 |
107±1.5 |
4 |
580 |
6 |
895 |
12 |
1789 |
1100 |
6.8 |
3-102-3.5 |
102±1 |
114.0±0.8 |
120±1.5 |
3.5 |
507 |
5.25 |
761 |
10.5 |
1521 |
1280 |
7.34 |
3-127-3 |
127±1 |
139±1 |
145±1.5 |
3 |
435 |
4.5 |
652 |
9 |
1304 |
1560 |
8.45 |
